SAT-202 работает практически в любой точке планеты и обеспечивает пользователя всей необходимой информацией

Свойства

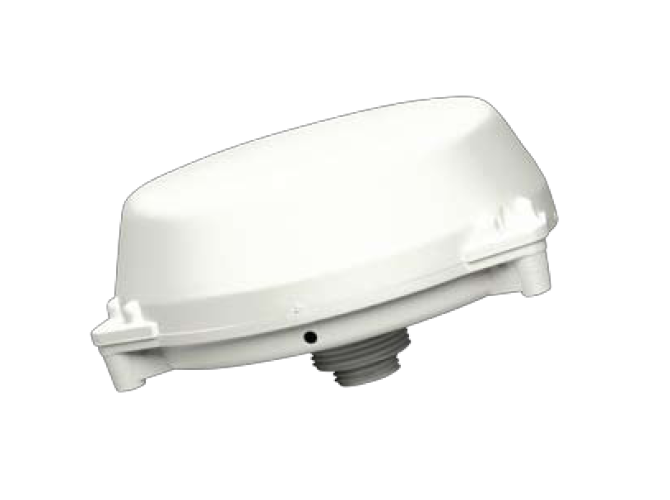

SAT-202 представляет собой многофункциональный прибор, состоящий из модема и антенны с панелью управления. Он оснащен встроенным аккумулятором; при комплектации специальным модулем расширения GEM-100 пользователь будет обеспечен резервный источником питания.

SAT-202 располагает тремя универсальными разъемами входа/выхода для подключения и контроля датчиков и один выход, имеющим открытый сток, для работы с реле и индикаторами.

Объем памяти терминала дает возможность хранить более 6500 записей, в т.ч. позиции GPS, сеансы связи и т.д. Записи доступны непосредственно через специальный вход на терминале.

В памяти также хранится время формирования сообщение, а при необходимости - его отправки.

Конструкция SAT-202 предполагает два кабельных подсоединения (снизу и сбоку), таким образом, можно выбрать тот, который наилучшим образом подходит для конкретного расположение терминала на поверхности.

Удобство SAT-202 в том, что очень часто можно обойтись без сложных подключений, подсоединившись напрямую, что сокращает время и усилия по согласованию устройств.

SAT-202 надежно работает в самых разных условиях, незаменим в районах, где отсутствует иная наземная связь.

Сетевое взаимодействие и функционирование

Во время работы терминал определяет оптимальный, с учетом GPS-данных, спутник, через который отправляет информацию соответствующему абоненту по защищенным каналам.

Работа SAT-202, как и других устройств спутникового мониторинга из обоймы продукции EMS, основана на использовании системы спутниковой связи Инмарсат (по стандарту IsatM2M). Это позволяет осуществлять высококачественную, экономичную связь в удобном формате "direct-to-desktop" (сообщения попадают непосредственно на компьютер удаленного пользователя). При этом не тратится время на дополнительную обработку информацию.

С SAT-202 вы:

• Знаете, где находитесь, куда движетесь, и обладаете надежной связью
• Обеспечиваете безопасность своим сотрудникам, транспорту, грузу
• Имеете надежную информацию о состоянии вашего имущества

Технические характеристики

Физические свойства
Габариты - 112 мм х 45,75 мм
Масса - 350 г (без учёта кабеля)
Разъем - 12-контактная вилка

Условия эксплуатации

Температура - от -40°С до +70°С
Влажность - ≤95% при +40°С
Вибрация и ударная нагрузка - Соответствует требованиям Inmarsat-D EN60945
Класс защиты корпуса - IP66

Частотный диапазон
Transmit - 1 626,5 МГц - 1 660,5 МГц
Receive - 1 525,0 МГц - 1 559,0 МГц
GPS - 1 575,42 + 1,0 МГц

Диапазон угла подъёма
0° - 90°

Передатчик
ЭИИМ - 0 - 9 дБ-Вт
Длительность импульса передатчика - 2 с или 8 с (выбирается автоматически)
Длина сообщения - Стандартный импульс - до 84 бит. Двойной импульс - до 170 бит

Приемник
Соотношение усиления и температуры - ≥-25дБ/К при EL = 30°
Пользовательская скорость передачи данных - ~36 бит в секунду
Длина сообщения - До 800 бит

Параметры задержки сообщений
Опрос / ответ - 1 минута
Время перед первой передачей - 45 секунд
Доставка переадресованного сообщения - 45 секунд
Доставка возвращаемого сообщения - 20 секунд

GPS
Количество каналов - 50
Время первого местоопределения
Холодный старт - Горячий старт - Точность (при отключенном анализе сигналов)
Позиция (КВО, 2D) - 2.5m (Typical)

Контроль и мониторинг
Интерфейс - Асинхронный последовательный RS232
Скорость в бодах - 4 800 или 9 600 б/сек
Контроль по чётности / биты данных / стоп-биты - N, 8, 1

Интерфейс передачи данных
3 конфигурируемых входа-выхода
1 выход с открытым стоком - втекающий ток 250 мА макс.

Энергопотребление (стандартно для 12 В)
Спящий режим - 0,75 мВт. 1 Вт
Сегментированный приём - 50 мВт (эффективная мощность при непрерывном приёме)
Передача - 6 Вт

Напряжение
9,6 В - 32 В сглаженное выпрямленное напряжение

Возможности
Улучшенные сценарии
Настройка геозон
Выбираемый протокол на базе интерфейса NMEA
Устройства / приложения GPS

Сертификаты
Одобрено для использования в системах Инмарсат
Соответствует требованиям Федеральной комиссии связи (США)
Соответствует стандарту EN60945
Соответствует применимым стандартам ЕС
